| MX SERIES |
| 오일미스트 집진기 |
|
| |
| |
 |
용도(USE) |
 |
|
| 이형체도포작업, 머시닝센터, 자동선반, 밀링가공, 포밍머신, 태핑머신, 방전가공기, Spray 도장작업 |
|
 유·수용성 Mist를 분무하는 곳 |
| 윤할(식품 및 기계 공장), 방청, 세정, 피막(부품가공공장), 냉각(냉간압연공장) |
| |
| 유·수용성유 연무가 상승하는 곳 |
| 제철소(베어링), 주유공장, 피아노선, 강관 등 모든 산업기계 작동시 연무 등 |
| |
| 항온 효과를 유지해야 할 곳 |
| 치공구실, 정밀절삭, 연마, 화학섬유공장, 공조설비가 있는 공장선반 |
|
|
|
|
| |
|
특징(FEATURES) |
|
|
| - Front Door 방식채용으로 Filter 교환이 용이. |
| - 대용량으로 여러 곳의 Mist 발생 기계를 한 곳으로 집중하여 처리 가능. |
| - 효율이 가장 높으며 최소형으로 좁은 공간이나 기계에 부착 설치가 용이, 광범위하게 모든 Mist 발생장소에 사용 가능. |
| - 실내공기를 정화, 재순환 시키므로 냉난방 관련 에너지 절감 효과. |
| - Mist 발생장소에서 근접 국부 포집함으로써 포집효율이 높음. |
| - 고장없고 유지보수가 용이하여 경제적이며, 냄새제거 기능 추가 가능. |
| - 3중 Filter방식으로 Mist에서 유연(Fume)까지 완벽한 포집. |
| - 0.3㎛이상 99.997% 이상 포집 가능한 HEPA Filter 장착. |
| |
| CONTROL PANEL |
| - 중앙집중방식 내장형과 및 전원 스위치 및 차압계를 집약하여 시인성 향상, 이동중 파손이나 고장율이 낮음. |
| |
| TURBO BLOWER |
| - 정밀 프레스 금형과 전자 바란싱작업으로 무진동, 저소음 실현. |
| - 흡입효율 증가, 공기마찰 저항 최소화. |
| - 분해·조립이 간편해 유지·보수 편리. |
| |
| 도장(Painting) |
| - 고급 도장재로 내구성과 고급스러움을 극대화. |
| - 열과 내구성에 강한 소재로 되어 있음. |
| |
|
|
| |
|
SPECIFICATION |
|
|
모델명 |
출력
(KW)
|
풍량
(CMM)
|
정압
(mmAq)
|
필터 |
기계크기
(㎜)
|
계량
중량
(㎏) |
1차
PRE FILTER
|
2차
DRYPAK FILTER
|
3차
HEPA FILTER
|
A |
ØB |
ØC |
D |
E |
F |
G |
H |
MX-101 |
0.75 |
12 |
230 |
610×610×50 |
610×610×400×8P |
610×610×150 |
730 |
148 |
123 |
750 |
360 |
170 |
1,500 |
250 |
120 |
MX-202 |
1.5 |
25 |
610×610×50 |
610×610×400×10P |
610×610×150 |
730 |
198 |
148 |
750 |
360 |
180 |
1,550 |
250 |
165 |
MX-303 |
2.2 |
40 |
610×610×50 |
610×610×500×12P |
610×610×292 |
730 |
248 |
198 |
750 |
360 |
190 |
1,890 |
250 |
280 |
MX-505 |
3.7 |
60 |
760×610×50 |
760×610×500×12P |
760×610×292 |
770 |
298 |
248 |
800 |
385 |
240 |
1,980 |
250 |
305 |
MX-707 |
5.5 |
80 |
800×610×50 |
800×610×500×18P |
800×610×292 |
850 |
348 |
298 |
880 |
425 |
240 |
2,100 |
250 |
680 |
MX-1010 |
7.5 |
100 |
610×610×50×2 |
610×760×500×12P×2 |
610×610×292×2 |
1,550 |
398 |
348 |
930 |
450 |
290 |
2,220 |
250 |
710 |
MX-1500 |
5.5×2 |
150 |
760×610×50×2 |
610×760×500×12P×2 |
760×610×292×2 |
1,550 |
448 |
398 |
930 |
450 |
290 |
2,200 |
250 |
760 |
MX-2000 |
7.5×2 |
200 |
800×610×50×2 |
800×610×500×18P×2 |
800×610×292×2 |
1,600 |
498 |
448 |
930 |
450 |
340 |
2,330 |
250 |
900 |
|
| ※ 상기 사양 및 내용은 제품 향상을 위해 변동될 수 있습니다. |
|
| |
|

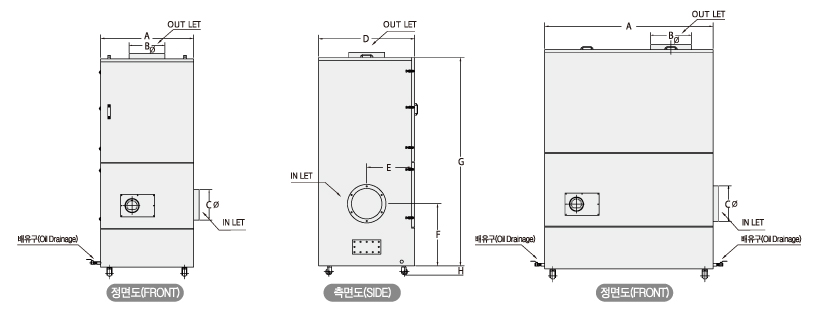

STANDARD DIMENSION |
|
|
|
| |
|

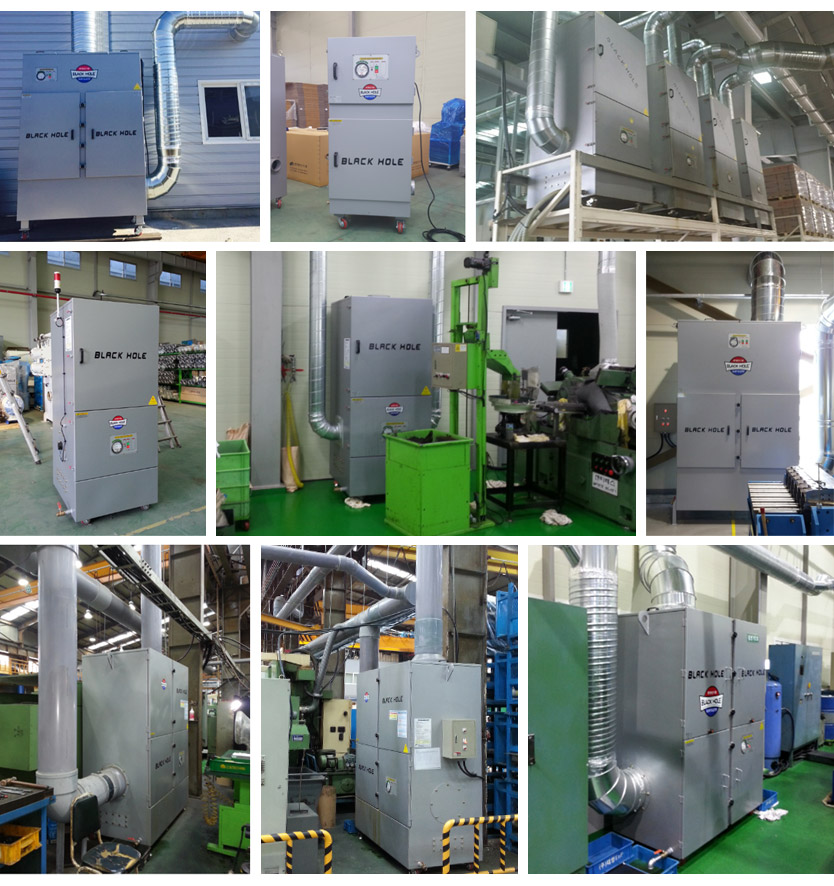

설치사례 |
|
|
|
| |
|
|
|
|
