| FX SERIES |
| 고성능 흄 집진기 |
|
| |
 |
용도(USE) |
 |
|
| Gouging(용단)작업, 특수용접, CO2용접, ARC용접 등 Fume이 발생하는 작업 |
|
|
|
| |
|
장점(ADVANTAGE) |
|
|
| - 여러곳의 Mist를 한곳에서 완벽하게 집중처리 |
| - 실시간 강제적 미스트배출 → 신속성 향상, 24시간 사용가능 |
| - 수용성, 비수용성 및 대용량 OIL MIST 포집에 효과적 |
| - 공기Mist 분리시스템 장착 |
| - Filter 수명 연장 |
| - Attached air mist separation system. |
| - Longer life of filter than usual type. |
|
|
| |
|
특징(FEATURES) |
|
|
 CONTROL PANEL |
- 중앙집중식 내장형 채택으로 심플하며 사용이 편리.
- 이동 중 파손이나 고장율 낮음. |
| |
| 이동성(Movability) |
| - 대형 바퀴 및 이동 손잡이가 부착되어 이동이 용이. |
| |
| ARM |
| - 자유자재로 움직이는 Flexible Arm을 이용, Fume을 발생원에서 흡입하여 제거하므로 건강과 작업능율 향상. |
| |
 |
| |
CO2 / MAG 용접 |
ARC 용접 |
|
Gouging |
| |
| TURBO BLOWER |
- 초정밀 프레스 금형과 전자 바란싱작업으로 무진동, 저소음 실현.
- 흡입효율 증가, 공기마찰 저항 최소화.
- 분해·조립이 간편해 유지·보수 편리. |
| |
| 도장(Painting) |
- 고급 도장재로 내구성과 고급스러움을 극대화.(Exclusive Design and color)
- 열과 내구성에 강한 소재로 되어 있음.(very strong to heat and endurance) |
| |

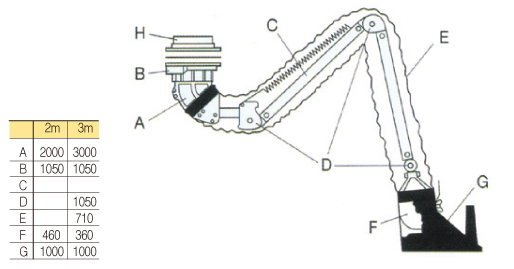

| ARM SERIES 이동식 HOOD |
 |
|
|
|
| |
|
특징(FEATURES) |
|
|
- 대상 기계에 Hood, Duct를 설치하기 곤란한 장소에 적용하여 360도 회전이 가능합니다.
- Arm Hood에 Damper가 부착되어 풍량조절이 가능합니다.
- 자유자재로 움직여 원하는 위치에 바로 고정되며 흔들림이 없습니다. |
| |
|
|
| |
|
필터(FILTER) |
|
|
 |
| ■ 1st Filter(demister) |
- Panel Type Filter는 용접작업시 Fume Gas와 함께 유입되는 불꽃 및 굵은 입자를 여과.
- Fitler 여재는 스텐레스 스틸로 구성되어 있으며,세척이 가능하므로 경제적입니다. |
|
 |
| ■ 2nd Filter(HEPA filter) |
| - 실내공기 정화, 재순화시켜 에너지 절감효과가 크고 0.3㎛이상 99.997%이상 포집 가능한 HEPA Filter 사용 |
|
 |
| ■ 3rd ACF Filter |
- 냄새제거 기능
- 활성탄소 섬유 필터는 다결정 구조 고분자 화합물로 구성된 활성체이며, 흡착율이 높고 강도가 높으며,
쉽게 풍화되지 않아 2차 오염을 조성하지 않는 등 내산성, 내알칼리성이 강하며 수명이 오래 갑니다. |
|
| |
|
|
| |
|
SPECIFICATION |
|
|
모델명 |
출력
(KW)
|
풍량
(CMM)
|
정압
(mmAq)
|
필터 |
기계크기
(㎜)
|
계량
중량
(㎏)
|
크기 |
여과
면적
(㎡)
|
A |
B |
C |
1차 |
2차 |
3차 |
FX-202 |
1.5×2P |
25 |
230 |
610×610×20T |
610×610×150T |
610×610×50T |
19.3 |
730 |
730 |
1,150 |
120 |
FX-303 |
2.2×2P |
40 |
610×610×20T |
610×610×292T |
610×610×50T |
730 |
730 |
1,250 |
130 |
FX-505 |
3.7×2P |
60 |
610×760×20T |
610×760×292T |
610×760×50T |
750 |
830 |
1,380 |
150 |
|
| ※ 상기 사양 및 내용은 제품 향상을 위해 변동될 수 있습니다. |
|
| |
|

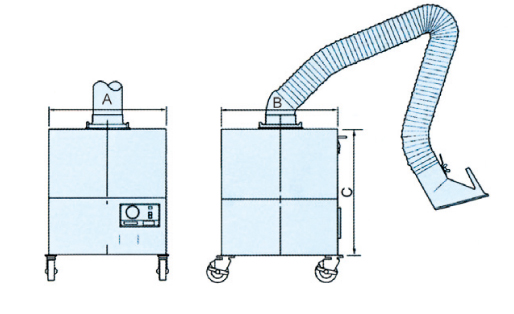

STANDARD DIMENSION |
|
|
|
| |
|

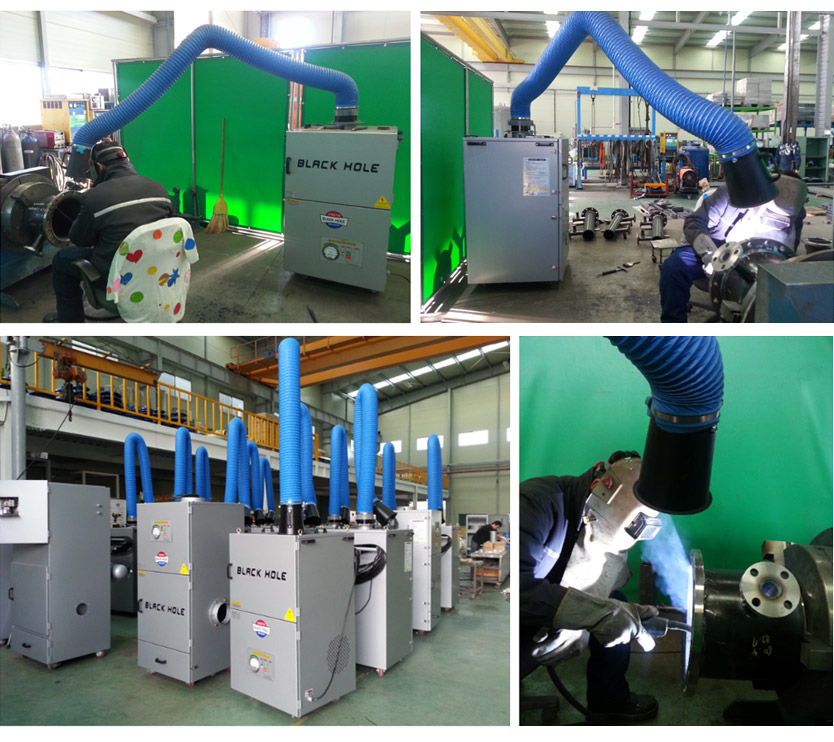

설치사례 |
|
|
|
| |
|
|
|
|
