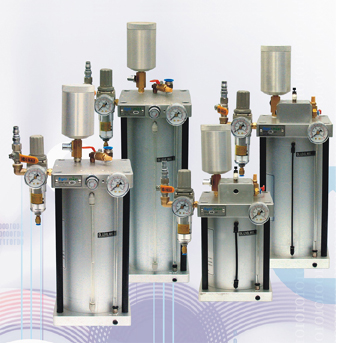

| Opti-mist(MQL) |
| 옵티미스트 |
|
| |
 |
용도(USE) |
 |
|
| - 전용기, 절단기, 용접기, 축/확간기, 프레스, 연마기, 오일도포기 etc.. |
| - MCT, Trapping, M/C, Turning M/C, Drilling M/C, Rolling M/C, |
| Hobbing M/C, Broach M.C, 방청유도포 etc.. |
|
|
|
|
| |
|
특징(FEATURES) |
|
|
 MQL 가공이란 |
- 초미립화 된 균일한 상태의 미세한 오일 입자를 공작물과 공구 사이의 가공점에 안정적으로 분사하여 탁월한 윤활성을 발휘하게 하므로서.
액체 상태의 쿨런트를 사용할 때 보다 가공 시 공구의 수명을 향상시키고, 원심력에 영향을 받지 않으므로 공작물 또는 공구의 회전수를 UP시켜서
가공시간 단축 및 품질향상은 물론 쿨런트를 사용하지 않으므로써 작업환경의 개선 등 친환경 가공 방법을 의미합니다. |
| |
| Opti-mist MQL 가공의 특징 (원가저감효과) |
가공시간 단축
- MQL을 사용하면 초미립화된 오일미스트 입자가 원심력에 영향을 받지 않고 가공점에 도달할 수 있어 공구나 공작물의 회전속도를 상당히 높혀서
가공할 수 있으므로 결국 총가공 시간을 줄일 수 있음
- 후처리의 간소화에 따른 공정 삭제 또는 시간단축
- 공정에 따라 평균 30~50% 단축
공구수명 향상
- 가공점에 윤활성이 향상되면서 공구 수명 증가
- 순정 오일을 사용하므로서 재순환 오일의 슬러지나 이물질로 인한 공구의 이상 파손 현상이 없어짐
- 공정에 따라 최고 3배 이상 향상 가능
품질향상
- 가공면 조도 향상에 따른 불량율 감소
- 가공 시 공작물과 공구를 실시간 감시 가능하므로 롯트 불량 감소
작업환경 개선
- 폐유가 발생하지 않으므로 폐기물 처리 비용 저감
- 에어블로우 시간 저감 및 미스트 비산량 다량 저감으로 작업자의 위해 요소 제거 |
| |
| Opti-mist MQL 사용 시 주의사항 |
- 본체 외부에 충격을 가하지 마십시오.
- 고객 임의로 분해하지 마십시오.
- 성능저하 또는 고장 및 안전사고의 원인이 될 수 있습니다.
- 보충 시에는 메인 Air밸브를 잠그고 기기 내의 압력이 0kgf/cm2이 되도록 바이패스 밸브를 개방하여 기기내의 압력이 대기상태가 되도록 해주십시오.
- 오일은 상한선 이상 보충하지 마십시오. Oilmist가 정상적으로 분사되지 않습니다.
|
|
|
| |
|

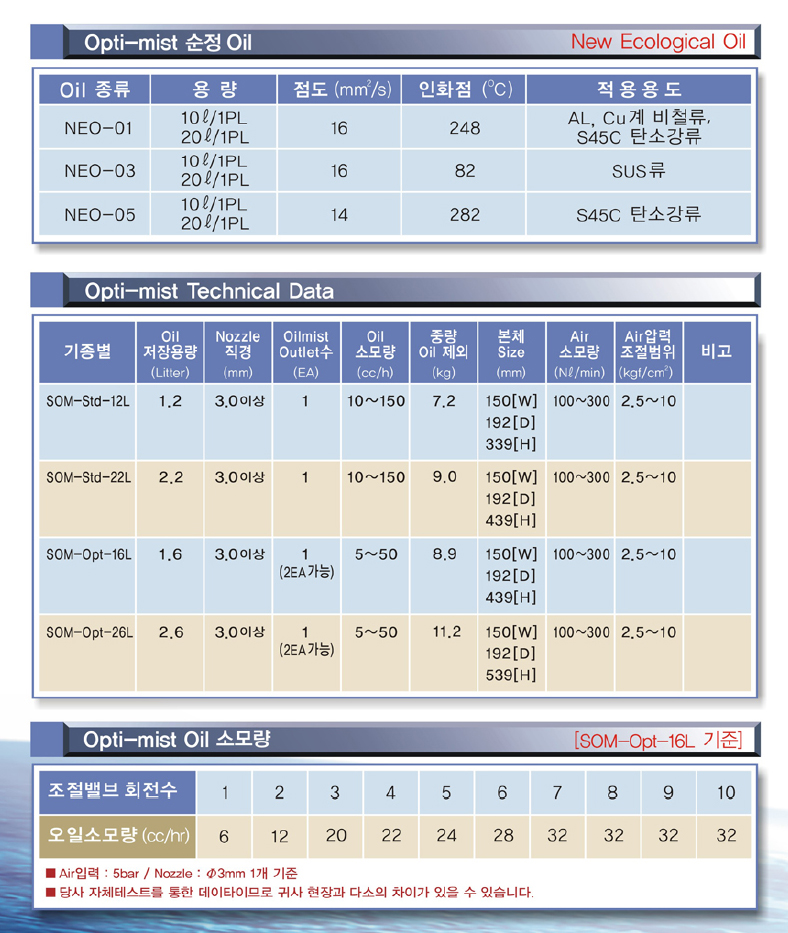

TECHNICAL DATA |
|
|
|
|
| ※ 상기 사양 및 내용은 제품 향상을 위해 변동될 수 있습니다. |
|
| |
|

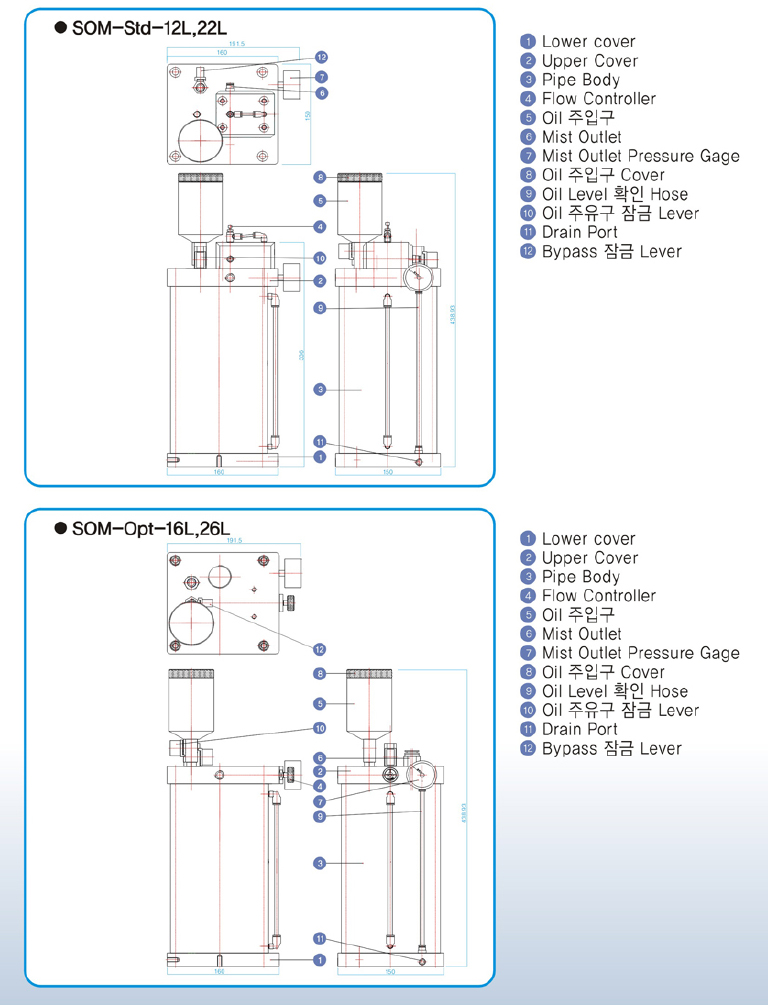

STANDARD DIMENSION |
|
|
|
| |
|

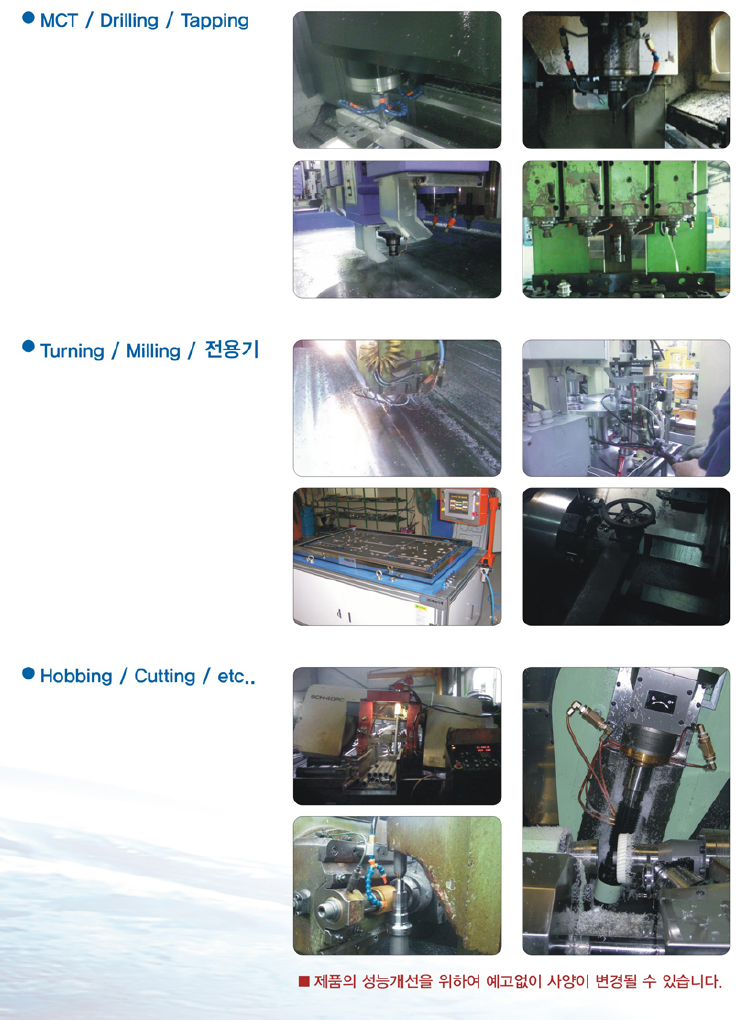

설치사례 |
|
|
|
| |
|
|
|
|
