| FB SERIES |
| 대형 용접 연기 집진기 |
|
| |
 |
용도(USE) |
 |
|
 ARC 용접, CO2 용접, Gouging(용단)작업, 특수용접 등 Fume이 발생하는 작업 |
| - 레이저가공기 / 프라즈마가공기 / 주철주강 가우징작업 / 납땜작업 용접금속절단가공 등 흄(Fume)이 발생하는 작업 |
|
|
|
|
| |
|
특징(FEATURES) |
|
|
| FUME을 발생원에서 흡입하여 제거하므로 작업자의 건강과 능률이 향상 됩니다 |
| |
| CONTROL PANEL |
- 중앙집중식 내장형 채택으로 심플하며 사용이 편리합니다.
- 이동 중 파손이나 고장율 낮음. |
| |
| TURBO BLOWER |
- 초정밀 프레스 금형과 전자 바란싱작업으로 무진동, 저소음 실현,
- 흡입효율 증가, 공기마찰 저항 최소화.
- 분해·조립이 간편해 유지·보수 편리 |
| |
|
|
| |
|

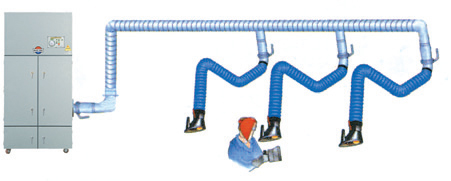

구성방식(Type of structure) / 중앙집중식(Centralized system) |
|
|
 |
| |
| 이동 |
| - 대형 바퀴 및 이동 손잡이가 부착되어 이동이 간편 |
| |
| 도장 |
- 고급 도장재로 내구성과 고급스러움을 극대화.(Exclusive Design and color)
- 열과 내구성에 강한 소재로 되어 있음.(very strong to heat and endurance |
| |
| OPTION |
- 활성탄 섬유 필터에 의한 강력한 냄새제거 기능 선택이 가능.
- 배출구 방향을 상향으로 유도하여 작업장 바닥의 비산먼지를 방지하여 2차 오염이 없음. |
| |
|
|
| |
|
필터/FILTER |
|
|
 |
| ■ 1차(1st) FILTER(DEMISTER) |
- Panel Type Filter는 용접작업시 Fume Gas와 함께 유입되는 불꽃 및 굵은 입자를 여과
- Filter 여재는 스텐레스 스틸로 구성 되어 있으며, 세척이 가능하므로 경제적 입니다. |
|
 |
| ■ 2차(2nd)FILTER (HEPA FILTER ) |
| - 실내공기 정화, 재순환 시켜 에너지 절감 효과가 크고 0.3㎛ 이상 99.997% 이상 가능한 HEPA Filter 사용. |
|
 |
| ■ 3차(3rd) FILTER |
- 냄새제거 가능.
- 활성탄소 섬유 필터는 다결정 구조의 고분자 화합물로 구성된 활성체이며 흡착율이 높고 강도가 높으며 쉽게
풍화되지 않아 2차 오염을 조성하지 않으며, 내산성, 내알칼리성에 강하고 수명이 오래 갑니다 |
|
| |
|
|
| |
|
SPECIFICATION |
|
|
모델명 |
출력
(KW)
|
풍량
(CMM)
|
정압
(mmAq)
|
필터 |
기계크기
(㎜)
|
계량중량
(㎏)
|
1차
DEMISER
|
2차
HEPA FILTER
|
3차
CARBON FILTER
|
A |
B |
C |
ØD |
E |
F |
ØG |
H |
FB-101 |
0.75 |
12 |
230 |
610×610×20 |
610×610×150 |
610×610×50 |
730 |
750 |
1370 |
123 |
360 |
390 |
148 |
90 |
120 |
FB-202 |
1.5 |
25 |
610×610×20 |
610×610×150 |
610×610×50 |
730 |
750 |
1420 |
148 |
360 |
400 |
198 |
165 |
165 |
FB-303 |
2.2 |
40 |
610×610×20 |
610×610×292 |
610×610×50 |
730 |
750 |
1564 |
198 |
360 |
470 |
248 |
90 |
305 |
FB-505 |
3.7 |
60 |
610×760×20 |
610×760×292 |
610×760×50 |
770 |
800 |
1671 |
248 |
385 |
460 |
298 |
90 |
305 |
FB-707 |
5.5 |
80 |
610×800×20 |
610×800×292 |
610×800×50 |
850 |
880 |
1771 |
298 |
425 |
600 |
348 |
90 |
680 |
FB-1010 |
7.5 |
100 |
610×610×20×2 |
610×610×292×2 |
610×610×50×2 |
1650 |
930 |
1783 |
348 |
450 |
650 |
398 |
100 |
710 |
FB-1500 |
5.5×2 |
150 |
760×610×20×2 |
760×610×292×2 |
760×610×50×2 |
1650 |
930 |
1880 |
398 |
450 |
700 |
448 |
100 |
760 |
FB-2000 |
7.5×2 |
200 |
800×610×20×2 |
800×610×292×2 |
800×610×50×2 |
1650 |
930 |
1880 |
448 |
450 |
700 |
498 |
100 |
900 |
|
| ※ 상기 사양 및 내용은 제품 향상을 위해 변동될 수 있습니다. |
|
| |
|

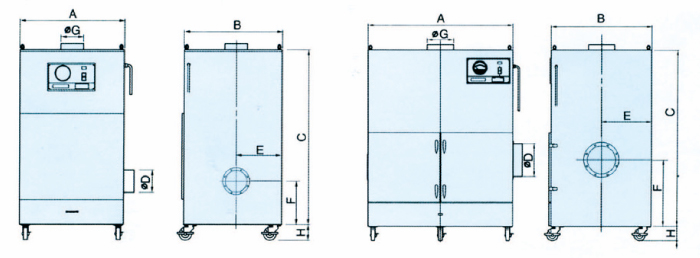

STANDARD DIMENSION |
|
|
 |
| <그림1> |
<그림2> |
|
|
|
| |
