| HB SERIES |
| 흡착형(활성탄) 집진기 |
|
| |
 |
용도(USE) |
 |
|
| 고농도의 유기용제 냄새, 가스를 제거하는 집진기로 페인팅작업, 세척작업, 건조작업, 열처리작업 |
|
|
|
| |
|
특징(FEATURES) |
|
|
 다량의 활성탄을 이용하여 공기를 정화 |
- 600~900℃의 고온의 수증기를 가하여 숯을 화학적, 물리적으로 열처리하여 재가공한 1g당 약 1,200m2 정도의 내부 단면적을 가진 활성탄을
사용하여 냄새를 제거하고, 공기를 정화합니다.
- 각종의 흡착제 중 최대의 표면적을 갖고 있으며, 흡착에 관하여는 세공분포에 의하여 피흡착 분자의 형태와 크기가 어느 정도 영향을 받지만
세공분포가 넓다 |
| |
| 강력한 흡입력의 TURBO FAN 장착 |
| - 고성능의 터보팬을 장착하여 우수한 흡입력을 발휘합니다. |
| |
|
|
| |
|

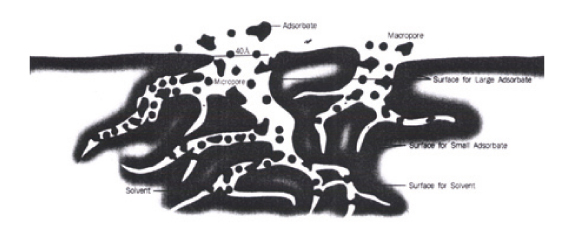

활성탄 구조(Active Carbon Structure) |
|
|
|
| |
|
주의사항(CAUTION) |
|
|
- 고온, 휘발성, 인화성이 강한 물질은 별도의 상담을 요청하십시오.
- 보다 큰 용량이 필요한 경우에는 CAC-Series를 참고하시기 바랍니다 |
| |
|
|
| |
|
SPECIFICATION |
|
|
모델명 |
출력
(KW)
|
풍량
(CMM)
|
정압
(mmAq)
|
필터 |
기계크기
(㎜)
|
계량
중량
(㎏)
|
활성탄량
(㎏)
|
여과면적
(㎡)
|
PRE FILTER |
A |
B |
C |
ØD |
E |
F |
ØG |
H |
HB-101 |
0.75 |
12 |
230 |
138 |
0.7 |
350×600×50T(2ea) |
1,100 |
730 |
1,500 |
123 |
350 |
400 |
148 |
90 |
320 |
HB-202 |
1.5 |
25 |
254 |
1.39 |
350×670×50T(2ea) |
1,100 |
800 |
1,800 |
148 |
396 |
370 |
198 |
90 |
380 |
HB-303 |
2.2 |
40 |
413 |
2.3 |
450×870×50T(2ea) |
1,300 |
1,000 |
2,050 |
198 |
483 |
390 |
248 |
90 |
450 |
HB-404 |
3.7 |
50 |
450 |
2.5 |
550×970×50T(2ea) |
1,500 |
1,000 |
2,200 |
223 |
500 |
400 |
273 |
90 |
500 |
HB-505 |
3.7 |
60 |
585 |
3.34 |
550×970×50T(2ea) |
1,500 |
1,150 |
2,400 |
248 |
555 |
420 |
298 |
90 |
500 |
HB-707 |
5.5 |
80 |
785 |
4.44 |
600×970×50T(2ea) |
1,600 |
1,400 |
2,550 |
298 |
689 |
455 |
348 |
90 |
650 |
HB-1010 |
7.5 |
100 |
994 |
6.4 |
650×990×50T(2ea) |
1,700 |
1,500 |
2,600 |
348 |
750 |
470 |
398 |
100 |
780 |
HB-1500 |
5.5×2 |
150 |
1,386 |
8.4 |
1320×730×50T(2ea) |
2,000 |
1,900 |
2,950 |
398 |
950 |
700 |
448 |
100 |
890 |
HB-2000 |
7.5×2 |
200 |
1,851 |
11.22 |
|
2,300 |
2,180 |
3,000 |
448 |
1,100 |
745 |
498 |
100 |
990 |
|
|
| |
|

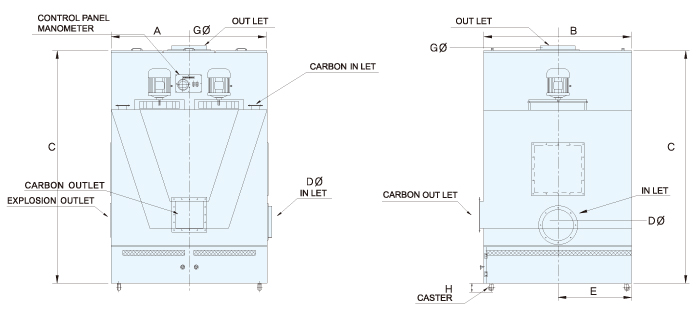

STANDARD DIMENSION |
|
|
|
| |
|
설치사례 |
|
|
|
| |
|
|
|
|
