| CM SERIES |
| 원심력 집진기 |
|
| |
 |
용도(USE) |
 |
|
- 보일러 분진
- 시멘트생산 공장 및 석재제련공장
- 목재공장 및 제분공장
- 소각로 후단설비
- 전처리 |
| |
|
|
| |
|
|
| |
|
특징(FEATURES) |
|
|
- 고온가스의 처리가 가능하고 압력손실이 적다.
- 건식포집 및 제진이 가능하고 운전비용, 제작비가 저렴.
- 유지관리 조작이 간단.
- 분진포집효율이 낮다. (10㎛ 이하일 경우)
- 습한 분진, 취급 곤란.
- 분진량과 유량의 변화 민감. |
| |
|
|
| |
|
종류(TYPES) |
|
|
1. 접선유입식(Tangetial Entry Type) 싸이크론
함진가스를 외통에 접선 유입시키는 것으로 직상형, 와권형 등이 있다.
통상 유입가스의 속도는 7-15m/sec 이며, 이 범위에서는 가스속도에 의한 함진률에의 영향은 비교적 적고, 내통경이 성능을 지배하는 주요 요소가 된다.
압력손실은 입구 가스의 속도가 12m/sec 정도일 때 직상형에서 100mmH₂O 전후이고,
와권형에서는 이보다 20% 정도 압력손실이 적게 된다. |
| |
2. 축류식(Multi) 싸이크론
처리가스량이 많고 높은 집진효율을 필요로 하는 경우에 사용된다.
소구경의 단위 싸이크론을 다수 병렬로 연결하는데 처리가스 유입구가 원심력 집진기의 축과 평행하며, 처리가스는 집진기의 상부에서 유입되어 입구에 설치되어 있는 나선형 유도킷을 따라 선회류가 되면서 하단으로 유입된 후 하부에서 반전을 일으켜 출구로 배출된다.
싸이크론과 비교해서 약 3배의 가스를 처리할 수 있으며 또 함진가스를 단위 싸이크론에 균등하게 배분하는 것이 용이하다.
입구가스의 속도는 12m/sec 전후로 압력손실은 70~80mmH₂O 정도이다. |
| |
|
|
| |
|
원심력 집진기란?(PRINCIPLE) |
|
|
| 입자가 굵고 비중이 있는 입자에 선회운동을 주고 입자에 작용하는 원심력에 의하여 입자를 가스로부터 분리하여 분진을 침강 포집하는 장치입니다. 입자가 큰 먼지에 대해서는 단독으로 사용되어서 확실한 성능을 발휘하고 미세한 입자의 제진에 대해서는 고효율 집진기의 전처리 장치로서 활용되어지고 있는 Cyclone 입니다. 압력손실은 성능의 주요 요인으로서 치수비, 입구조건 및 처리속도 등이 변수로 작용합니다. 설계는 분진입자의 상태, 배기량, 유입속도, 송풍기의 선정 등의 조건에 따라야 하며 이에 따라 성능이 크게 좌우됩니다. |
|
|
| |
|

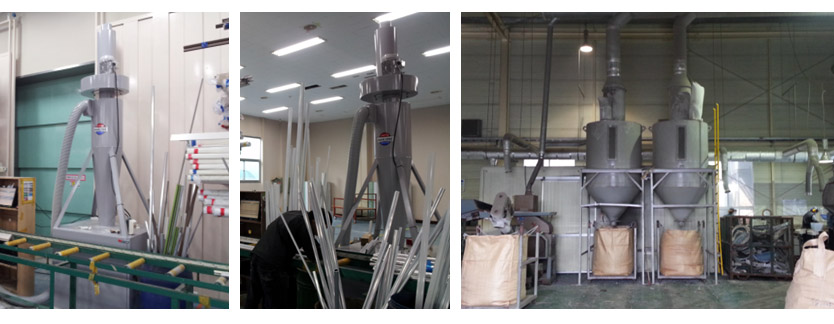

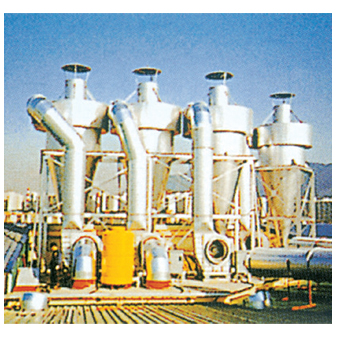

설치사례 |
|
|
|
| |
|
|
|
|
