| DS SERIES |
| 백필터형 집진기 |
|
| |
 |
용도(USE) |
 |
|
| 믹서작업, 아크릴가공작업, 드릴작업, 주물절삭작업, 샌다작업, 연마작업, 파쇄작업, 분체투입작업, 재단작업, 포대작업, 절단작업, 절삭작업 |
|
|
|
| |
|
특징(FEATURES) |
|
|
 MANOMETER |
| 터의 분진 누적 상황파악과 분진털기 시점 및 터교환 시기를 알려줌. |
| |
| CONTROL PANEL |
| 중앙집중방식 내장형 채택과 전원 스위치 및 차압계를 집약하여 시인성 향상, 이동중 파손이나 고장율 낮음. |
| |
| 분진털기 방식(Type of Dust shaking) |
| - 자동 : 조용하면서 강력한 자동진동으로 버튼만 누르면 짧은 시간내에 효율적으로 털어내며 장시간 구동으로 인한 기구 파손이 없음. |
| - 수동 : Shaking Handle을 흔들어 분진을 탈락시키며 고장이 없고 경제적임. |
 |
| ※원통형 백 터 채용으로 탈부착이 용이함. |
| |
| TURBO BLOWER |
| - 정밀 프레스 금형과 전자 바란싱작업으로 무진동, 저소음 실현. |
| - 흡입효율 증가, 공기마찰 저항 최소화. |
| - 분해·조립이 간편해 유지·보수 편리. |
| |

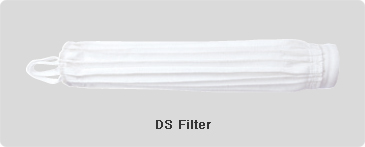

| FILTER CLEANING |
| - 원형 터를 채용, 터의 여과면적이 넓어 미세한 분진까지 포집이 가능. |
| - 분진 특성에 맞는 다양한 터를 채용할 수 있음. |
| - 터 교환이 간단하며 누구나 손쉽게 교환 가능. |
| |
| 도장(Painting) |
| - 고급 도장재로 내구성과 고급스러움을 극대화. |
| - 열과 내구성에 강한 소재로 되어 있음. |
| |
|
|
| |
|
SPECIFICATION |
|
|
모델명 |
출력
(KW)
|
풍량
(CMM)
|
정압
(mmAq)
|
필터 |
기계크기
(㎜)
|
분진
용량
(ℓ)
|
계량
중량
(㎏)
|
크기
(W×L)
|
수량 |
여과면적
(㎡)
|
A |
B |
C |
ØD |
E |
F |
ØG |
H |
DS-50 |
0.4 |
7 |
230 |
Ø100×450 |
9 |
3.03 |
600 |
630 |
1,320 |
98 |
300 |
303 |
123 |
90 |
9 |
120 |
DS-101 |
0.75 |
12 |
Ø100×600 |
16 |
7.2 |
700 |
630 |
1,520 |
123 |
300 |
274 |
148 |
90 |
16 |
170 |
DS-202 |
1.5 |
25 |
Ø100×600 |
25 |
11.25 |
800 |
730 |
1,570 |
148 |
350 |
334 |
198 |
90 |
23 |
23 |
DS-303 |
2.2 |
40 |
Ø100×600 |
30 |
16.2 |
800 |
780 |
1,570 |
198 |
375 |
356 |
248 |
90 |
65 |
260 |
DS-505 |
3.7 |
60 |
Ø100×800 |
30 |
25.2 |
850 |
780 |
1,920 |
248 |
375 |
428 |
298 |
90 |
65 |
390 |
DS-707 |
5.5 |
80 |
Ø100×1000 |
42 |
42 |
1,000 |
980 |
2,130 |
298 |
475 |
460 |
348 |
90 |
130 |
500 |
DS-1010 |
7.5 |
100 |
Ø100×1000 |
56 |
56 |
1,200 |
1,130 |
2,280 |
348 |
550 |
512 |
398 |
100 |
130 |
590 |
DS-1500 |
5.5×2 |
150 |
Ø100×1000 |
72 |
72 |
1,400 |
1,230 |
2,330 |
398 |
600 |
585 |
448 |
100 |
130 |
740 |
DS-2000 |
7.5×2 |
200 |
Ø100×1000 |
90 |
90 |
1,600 |
1,430 |
2,330 |
448 |
700 |
615 |
498 |
100 |
150 |
980 |
|
| ※ 상기 사양 및 내용은 제품 향상을 위해 변동될 수 있습니다. |
|
| |
|

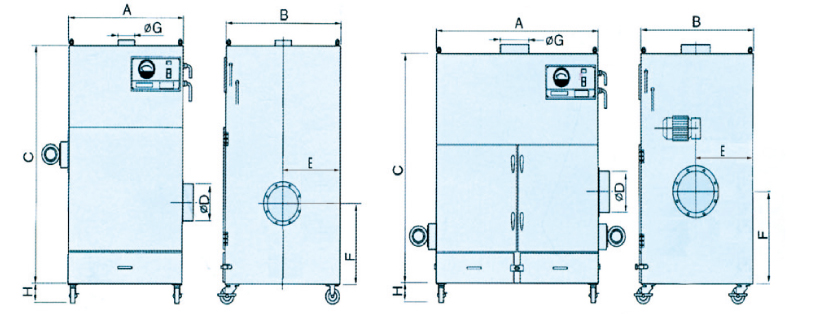

STANDARD DIMENSION |
|
|
|
| |
|

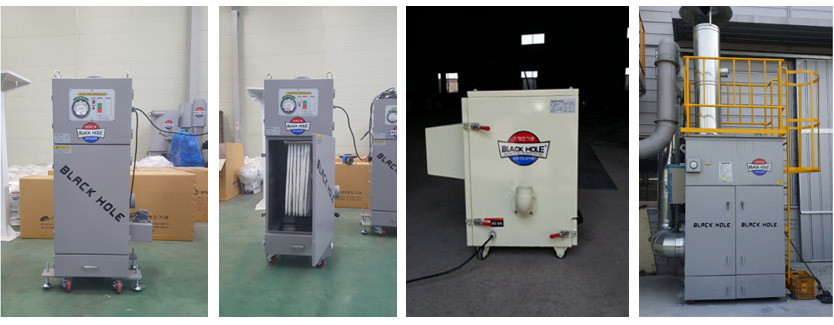

설치사례 |
|
|
|
| |
|
|
|
|
