| CXM SERIES |
| 싸이클론 일체형 집진기 |
|
| |
 |
용도(USE) |
 |
|
| 재단작업, 혼합작업, 석재조각작업, 기판가공작업, 주물절삭작업, 연마작업, 드릴작업, 금속가공작업, 포대작업, 공기수송투입구, 파쇄작업, 믹서작업, 절단작업(불꽃발생작업), 분체투입작업, 그라인드작업, 목재가공작업 |
|
|
|
| |
|
특징(FEATURES) |
|
|
 MANOMETER |
| 필터의 분진 누적 상황파악이 용이하여 필터교환시기를 쉽게 알 수 있음. |
| |
| FILTER |
- 필터의 구조를 카트리지 형태로하여 여과면적을 향상, 미세한 분진까지도 포집이 가능.
- 필터를 유니트화한 간단한 구조로 교환이 용이.
- 소형 멀티 사이클론 장착으로 포집 효율 극대화(필터 수명 연장)/td>
|
| |
| |
| 연속운전(Continuos operating) |
| 집진기 운전시 자동적으로 분진을 탈락시키므로 24시간 연속운전이 가능. |
| |
| CONTROL PANEL |
| 중앙집중방식 내장형 채택과 전원 스위치 및 차압계를 집약하여 시인성 향상, 이동중 파손이나 고장율이 낮음. |
| |
| TURBO BLOWER |
- 정밀 프레스 금형과 전자 바란싱 작업으로 무진동, 저소음 실현, 흡입효율 증가, 공기마찰 저항 최소화.
- 분해·조립이 간편해 유지·보수 편리.
|
| |
| FILTER CLEANING |
Air Pulse Type(Valve 및 Tank는 내장 되어 있음) 카트리지 터에 부착된 분진을 Pulse Timer 작동에 의해 자동적으로 압축공기를 Blow Tube를 통해
분사하여 주위공기를 끌어들여 확산시키므로 미세한 분진까지도 탈락효율이 높음.
|
| |
| 도장(Painting) |
- 고급 도장재로 내구성과 고급스러움을 극대화.
- 열과 내구성에 강한 소재로 되어 있음. |
| |
|
|
| |
|
SPECIFICATION |
|
|
모델명 |
출력
(KW)
|
풍량
(CMM)
|
정압
(mmAq)
|
필터 |
HI-CLONE
|
기계크기
(㎜)
|
크기
(W×L)
|
수량 |
여과면적
(㎡)
|
크기
(W×L) |
수량 |
A |
B |
C |
ØD |
E |
ØG |
H |
CXM-101 |
0.75 |
12 |
230 |
Ø200×1000L |
2 |
10.8 |
4 " × 6 " |
2 |
700 |
630 |
2,150 |
125 |
300 |
150 |
92 |
CXM-202 |
1.5 |
25 |
4 |
21.6 |
4 |
1,300 |
730 |
2,250 |
150 |
350 |
200 |
92 |
CXM-303 |
2.2 |
40 |
6 |
48.6 |
6 |
1,580 |
950 |
2,320 |
200 |
460 |
250 |
92 |
CXM-404 |
3.7 |
50 |
9 |
48.6 |
9 |
2,080 |
1,200 |
2,370 |
250 |
585 |
300 |
92 |
CXM-505 |
3.7 |
60 |
12 |
64.8 |
12 |
1,630 |
1,300 |
2,370 |
250 |
635 |
300 |
92 |
CXM-707 |
5.5 |
80 |
15 |
81 |
5 " × 8 " |
6 |
2,735 |
1,100 |
2,550 |
300 |
535 |
350 |
92 |
CXM-1010 |
7.5 |
100 |
20 |
108 |
8 |
2,490 |
1,300 |
2,600 |
350 |
635 |
400 |
92 |
| CXM-1200 |
15 |
120 |
300 |
24 |
129.6 |
8 |
3,040 |
1,500 |
4,100 |
400 |
750 |
450 |
- |
CXM-1500 |
5.5×2 |
150 |
230 |
28 |
151.2 |
12 |
3,580 |
1,350 |
2,600 |
400 |
660 |
450 |
92 |
CXM-2000 |
7.5×2 |
200 |
40 |
216 |
15 |
3,875 |
1,660 |
2,600 |
450 |
815 |
500 |
92 |
CXM-3000 |
11×2 |
300 |
60 |
324 |
20 |
5,615 |
1,660 |
2,800 |
500 |
815 |
550 |
92 |
|
| ※ 상기 사양 및 내용은 제품 향상을 위해 변동될 수 있습니다. |
|
| |
|

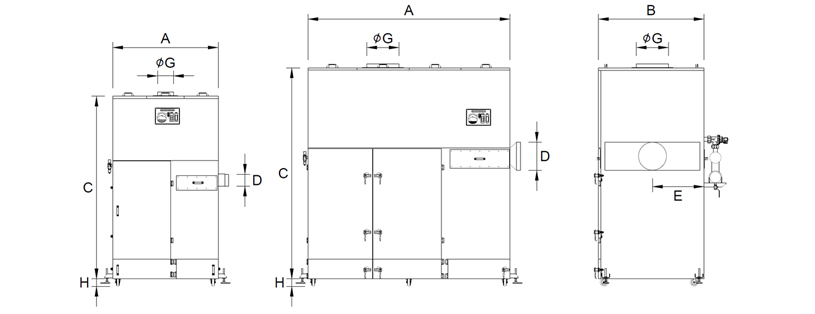

STANDARD DIMENSION |
|
|
|
| |
|

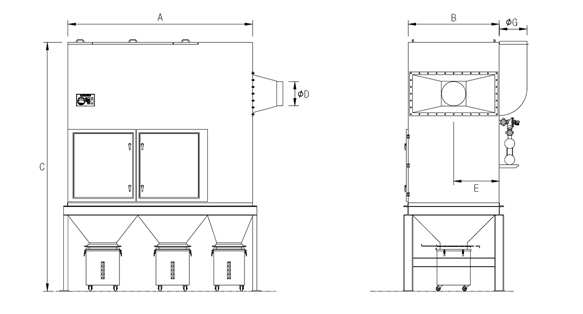

CUSTOMIZED DIMENSION - HOPPER TYPE |
|
|
|
| |
|
|
|
|
